e affidiamoci ai dati forniti dai costruttori

In questo articolo mostrerò come i sistemi tradizionali di misura dei parametri degli altoparlanti, basati su segnali MLS, praticamente non siano più attendibili, surclassati da tecnologie (in particolare una) di misura più moderne, che rendono praticamente obsoleti sistemi di misura come CLIO, MLLSA, il buon Speaker Workshop (che ho usato per diversi anni) e software simili, freeware o con costi di poche centinaia di €, ancora alla portata dell’autocostruttore più incallito.

Recentemente ho acquistato un CIARE PW330, probabilmente uno dei migliori medio-basso disponibile sul mercato, e successivamente un RCF L15P200AK-II, componente storico della casa di Reggio Emilia, che da circa un anno è uscito in versione II, con caratteristiche ancora più “cattive” del modello precedente, ossia maggiore velocità e smorzamento, ma con le stesse capacità di discesa un frequenza.

Ho quindi fatto un bel rodaggio energico ai due componenti, per circa 24 ore, sfruttando diversi segnali sinusoidali, anche più frequenze contemporaneamente, per fare in modo di assestare i parametri; per la cronaca con l’ L15P200AKII a 30Hz ho visto accendersi la spia del clipping del mio EPQ2000 senza che il woofer raggiungesse la massima escursione di 9,8mm, misurata con un riferimento sul bordo del cestello: stiamo parlando di circa 380W su 8 Ohm 🙂 come spiego in questo blog. Anche il PW330 si è difeso molto bene a 30Hz, accettando diverse decine di watt, e comunque prima di misurarlo ha subito diverse serate di musica “live” alimentato da un EPX4000 quasi sempre al limite del clipping.

Dopo avere dato modo ai due componenti di ritornare alla temperatura ambiente ho rilevato, come al solito, i parametri con Speaker Workshop, e qui sono rimasto sorpeso dai dai valori registrati, tanto che ho ripetuto la calibrazione del sistema di misura per un paio di volte.

Mi sono ritrovato con i parametri dei due altoparlanti totalmente diversi da  quelli di targa, che non rientrano nemmeno nelle tolleranze previste, di solito 5%/10%.

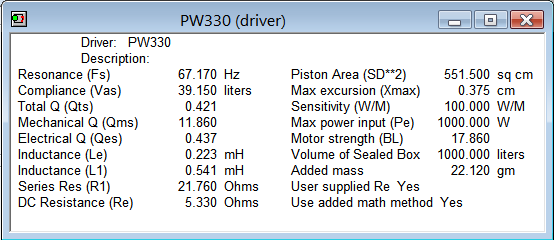

Questi i dati rilevati sul PW330

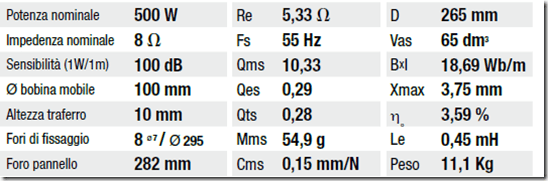

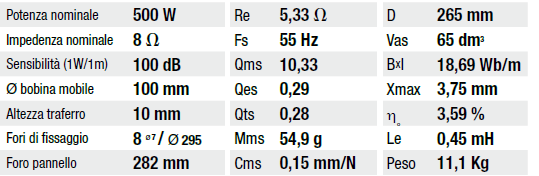

contro quelli dichiarati

Per quanto rigarda l’ L15P200AK-II abbiamo

Contro le specifiche

La prime due cose che ho pensato sono state:

• mi hanno venduto 4 alltoparlanti smi… ma comunque provengono da due venditori diversi, di cui quello dell’ RCF è un noto service, e quello del CIARE un venditore Ebay di affidabilità top
• Speaker Workshop si è corrotto in modo irrecuperabile

A questo punto per fugare eventuali dubbi mi sono messo a misurare altri componenti in mio possesso, che sono stati rimpiazzati dal PW330 e dall’ L15P200AK-II: un vecchio PW322 ed un HW380, e … sorpresa i dati sono molto simili al dichiarato.

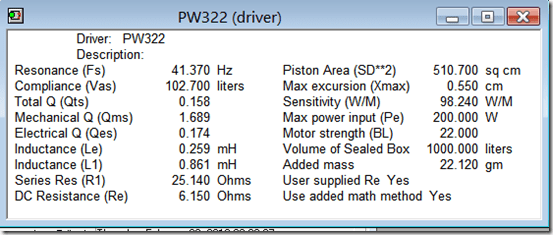

PW322 rilevato

Dati dichiarati

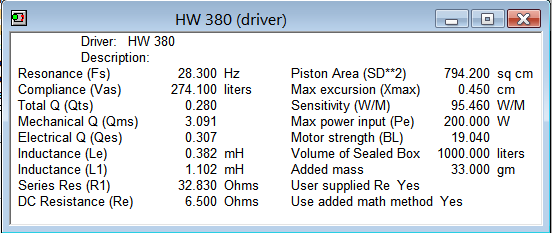

HW380 rilevato

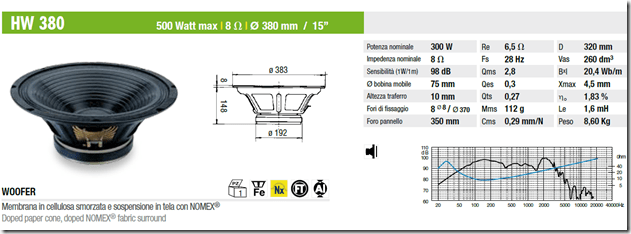

Dati dichiarati

Come si può vedere i dati rilevati di questi due componenti sono praticamente coincidenti con quelli dichiarati e ampiamente entro le normali tolleranze di produzione; per completezza ho misurato anche un vecchio HW320 (quando si chiamava ancora M320-38 …) ed anche in questo caso i dati sono molto simili alle specifiche.

Cos’è successo quindi da qualche anno a questa parte, tale per cui con i sistemi di misura come Speaker Workshop e tutti quelli basati su segnale/impulso MLS i dati rilevati risultano totalmente sballati rispetto a quelli dichiarati?

E’ successo che i sistemi basati sulle rilevazioni MLS danno come presupposto che l’altoparlante sia lineare quando in realtà non è cosi, gli altoparlanti non sono lineari, chi più chi meno; inoltre il segnale inviato ha una tensione ed una corrente molto bassa, che non sono in grado di fornire al componente le stesse sollecitazioni di quando vine pilotato in condizioni normali, anche con pochi Watt.

Da qualche anno praticamente quasi tutti i costruttori  sfruttano un nuovo sistema di misura, Klippel, molto più sofisticato di quelli usati fino ad ora; Klippel parte dal presupposto che l’altoparlante non sia lineare ed il modello matematico che usa per determinare i parametri è pertanto non lineare; inoltre i parametri vengono rilevati in regime dinamico, con tensioni e correnti più ampie di quelle comunemente usate dai sistemi basati su segnali MLS.

Ho cercato quindi una conferma indiretta dei parametri del PW330 misurando con Speaker Workshop la risposta in campo vicino, costruita con la somma della risposta dell’altoparlante rilevata a ridosso del parapolvere e quella del condotto reflex opportunamente “scalata” con la superificie del condotto, confrontandola poi con la simulazione di BassBox Pro; si tenga presente che la risposta in campo vicino è valida fino alle frequenza oltre la quale l’altoparlante smette di funzionare a “pistone” (formula: F=10950/D dove D è il diametro effettivo dell’altoparlante in cm); nel caso del PW330 tale frequenza è pari a circa 410Hz.

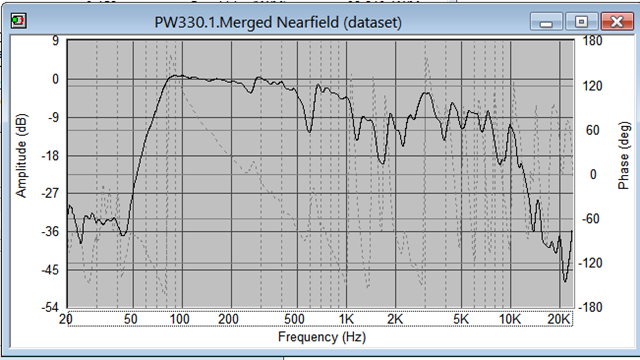

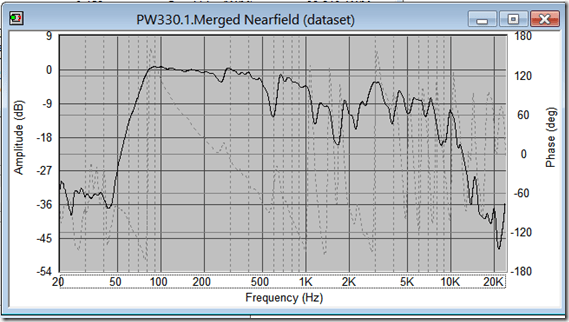

Risposta rilevata con Speaker Workshop

dalla quale risultano i –3dB a 75Hz

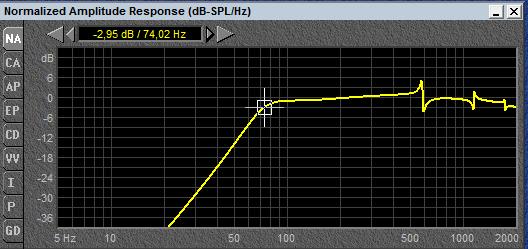

Simulazione di BassBox Pro

dalla quale risutano i – 3dB a 74Hz; direi una buona corrispondenza, che non sarebbe stata tale se avessi inserito i parametri T/S rilevati con lo stesso Speaker Workshop

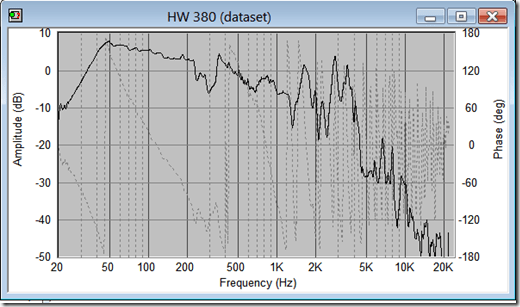

Per contro considerando l’ HW380 (usando anche i dati di targa) che lavorava in 120l accordato a 43Hz con Speaker Workshop ho rilevato questa risposta in frequenza (valida fino a 330Hz circa)

Con un evidente rigonfiamento di alcuni dB intorno ai 50Hz, mentre BassBox Pro (sempre con i dati di targa) fornisce una risposta molto più lineare.

A questo punto penso sia opportuno attenersi ai dati dichiarati dal construttore, almeno per quelli che usano Klippel e che sono elencati qui, poi fare un bel rodaggio sostenuto compatibilmente con le dimensioni dell’altoparlante, e se possibile eseguire comunque una misura dei parametri con Speaker Workshop (o altri strumenti simili), almeno per assicurarsi che i componenti siano identici o comunque molto simili, che in sostanza è un po’ una verifica di eventuali irregolarità costruttive, che magari ad orecchio non sono percepibili. Nel caso in cui non ci siano i parametri forniti dal costruttore basandosi sui dati rilevati con i segnali “a basso livello” si potrebbero riscontrare delle grosse discrepanze una volta che si approda alle misure.
